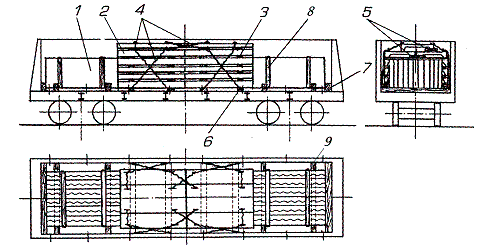

Рисунок 44
1 – лестничный марш; 2 – лестничная площадка; 3 – прокладка; 4 – растяжка; 5 – выравнивающий брусок; 6 – подкладка; 7 – упорный брусок; 8 – устройство для скрепления лестничных маршей; 9 – распорный брусок
Каждый штабель лестничных маршей от поперечного смещения закрепляют четырьмя распорными брусками 9 сечением не менее 60×100 мм длиной по месту. Бруски устанавливают на поперечные подкладки 6 к боковым стенам полувагона и закрепляют тремя гвоздями длиной 100 мм.
