Рисунок 1 – Размещение контейнеров на универсальной платформе с внутренней длиной 13300 мм
Рисунок 2 – Размещение контейнеров в полувагоне с внутренней длиной кузова 12056…12228 мм
Рисунок 3 – Размещение контейнеров в полувагоне с внутренней длиной кузова 12324 мм
Рисунок 4 – Размещение в полувагоне с внутренней длиной кузова 12700 мм разнотипных контейнеров; количество контейнеров УУК-3, УУК-3(5) – четное
Рисунок 5 – Размещение в полувагоне с внутренней длиной кузова 12700 мм разнотипных контейнеров; количество контейнеров УУК-3, УУК-3(5) – нечетное
Рисунок 6 – Размещение разнотипных контейнеров в контейнеровозах без обшивки стен, с торцевым ограждением в виде скоб или балок, закрепленных снаружи угловых стоек
Рисунок 7 – Размещение разнотипных контейнеров в контейнеровозах без обшивки стен, с торцевым ограждением в виде упорной балки, закрепленной с внутренней стороны угловых стоек, а также в контейнеровозах с обшивкой стен, имеющих в боковых стенах кузова специальные отверстия. Количество контейнеров УУК-3, УУК-3(5) – четное.

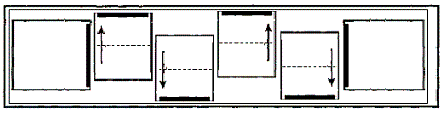

Рисунок 8 – Размещение контейнеров в контейнеровозах с обшивкой стен, имеющих четыре специальных отверстия в боковых стенах кузова вагона. Количество контейнеров УУК-3, УУК-3(5) – нечетное.

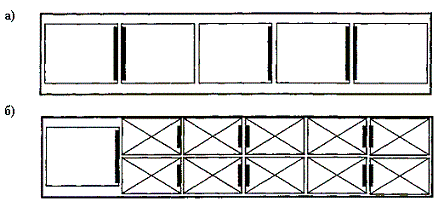

Рисунок 9 – Размещение контейнеров в контейнеровозах с внутренней длиной кузова 13430 мм
а – однотипных; б – разнотипных
Рисунок 10 — Размещение контейнеров в контейнеровозах с внутренней длиной кузова до 14190 мм
