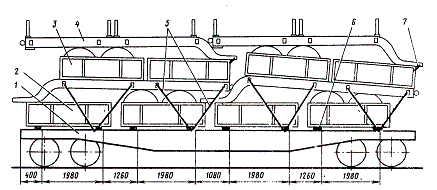

2.1 Тракторные прицепы марки ММЗ-771Б размещают на платформе в следующем порядке (рисунок 27). На деревянные подкладки 6 сечением 100х125х500 мм, устанавливаемые согласно указанному рисунку и закрепляемые к полу платформы пятью гвоздями диаметром 6 мм и длиной 150 мм, устанавливают четыре кузова, демонтированных с двух тракторных прицепов. На эти кузова устанавливают два прицепа в сборе, которые затормаживают ручным тормозом, в третьем ярусе размещают два шасси тракторных прицепов, кузова которых ранее были размещены в первом ярусе.
Рисунок 27
1 – платформа; 2 – кузов прицепа; 3 – прицеп в сборе; 4 – шасси прицепа; 5 – растяжка; 6 – подкладка; 7 – растяжка.
Боковые борта кузовов, в которые помещены колеса вышерасположенных прицепов, приоткрывают и закрепляют с каждой стороны к торцовым бортам прицепов проволокой диаметром 6 мм в две нити за технологические отверстия в бортах в пределах габарита погрузки.
Прицепы второго яруса закрепляют шестнадцатью растяжками 5 из проволоки диаметром 6 мм в шесть нитей. Растяжки закрепляют одним концом за стоечные скобы платформы, другим — за кронштейны рам прицепов.
В местах соприкосновения растяжек с бортом кузова прицепа укладывают резиновые прокладки.
Дышла каждого прицепа-шасси третьего яруса закрепляют за сцепную петлю к заднему борту прицепа за прямоугольные технологические отверстия двумя растяжками 7 из проволоки диаметром 6 мм в две нити.
Гидроподъемники верхних шасси закрепляют проволокой диаметром 6 мм в две нити к раме прицепа.

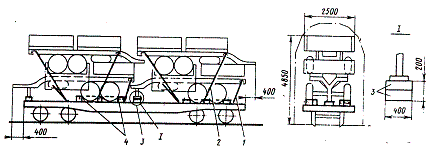

2.2 Четыре прицепа марки ММЗ-771Б размещают на платформе в два яруса (рисунок 28). Первый прицеп нижнего яруса устанавливают на пол платформы в рабочем положении. Затем устанавливают второй прицеп, при этом под опорное устройство рамы подкладывают два деревянных бруска 3 размерами 100х200х400 мм, которые скрепляют между собой и закрепляют к полу платформы четырьмя гвоздями диаметром 6 мм, длиной не менее 150 мм. Боковые передние борта прицепов должны быть открыты и связаны между собой проволокой диаметром не менее 4 мм. Каждый прицеп нижнего яруса закрепляется четырьмя растяжками 1 из проволоки диаметром 6 мм в шесть нитей за раму прицепа и за боковые стоечные скобы платформы.
Рисунок 28
1 – растяжка; 2 – растяжка; 3 – бруски; 4 — бруски
