2.1 Габарит погрузки размещается на открытом железнодорожном подвижном составе грузов в зависимости от их размеров и крепления. Виды габаритов погрузки и регионы их применения приводятся в таблицах.
Таблица 1:
|
Вид |
Номер |
Распространяется на |
Применение |
| Основной | рисунок 1, таблица 2 | Все грузы | Железнодорожный транспорт |
| Льготный | рисунок 2, таблица 3 | Грузы, размещаемые в пределах погрузочной длины платформы или полувагона | Железнодорожный транспорт, за исключением участков: Хабаровск-1 – Амур;
Кимкан – Богучан |
| Зональный | рисунок 3, таблица 4 | Лесные грузы, погруженные по СТУ, МТУ. Грузы по разрешению федерального органа власти на железнодорожном транспорте | Железнодорожный транспорт, за исключением участков: Белореченская – Туапсе – Веселое, Крымская – Новороссийск; Чук – Лабытнанги, Пукса – Наволок; Тигей – Ачинск |
Примечание. Зональный габарит погрузки не применяется при перевозке грузов назначением на железные дороги Азербайджана, Грузии, Армении, Украины (Львовская железная дорога).

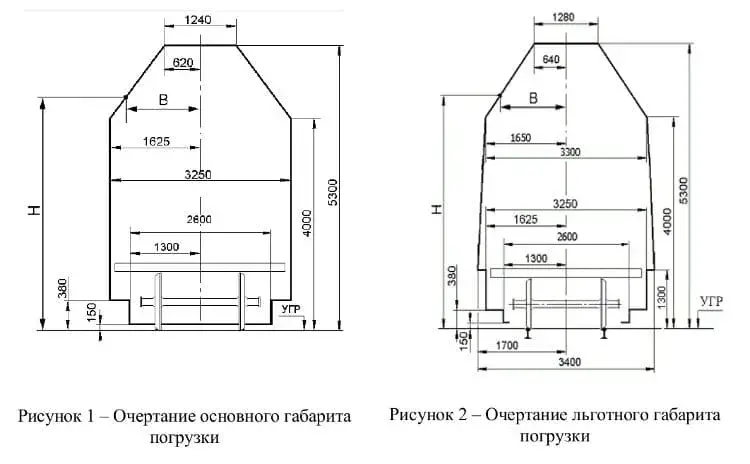

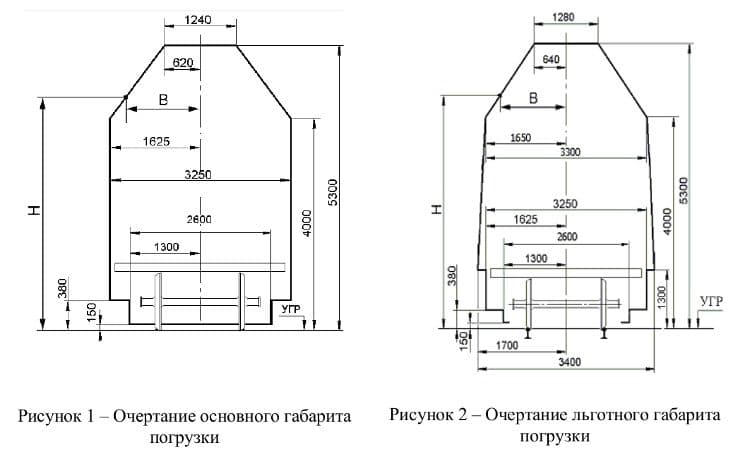

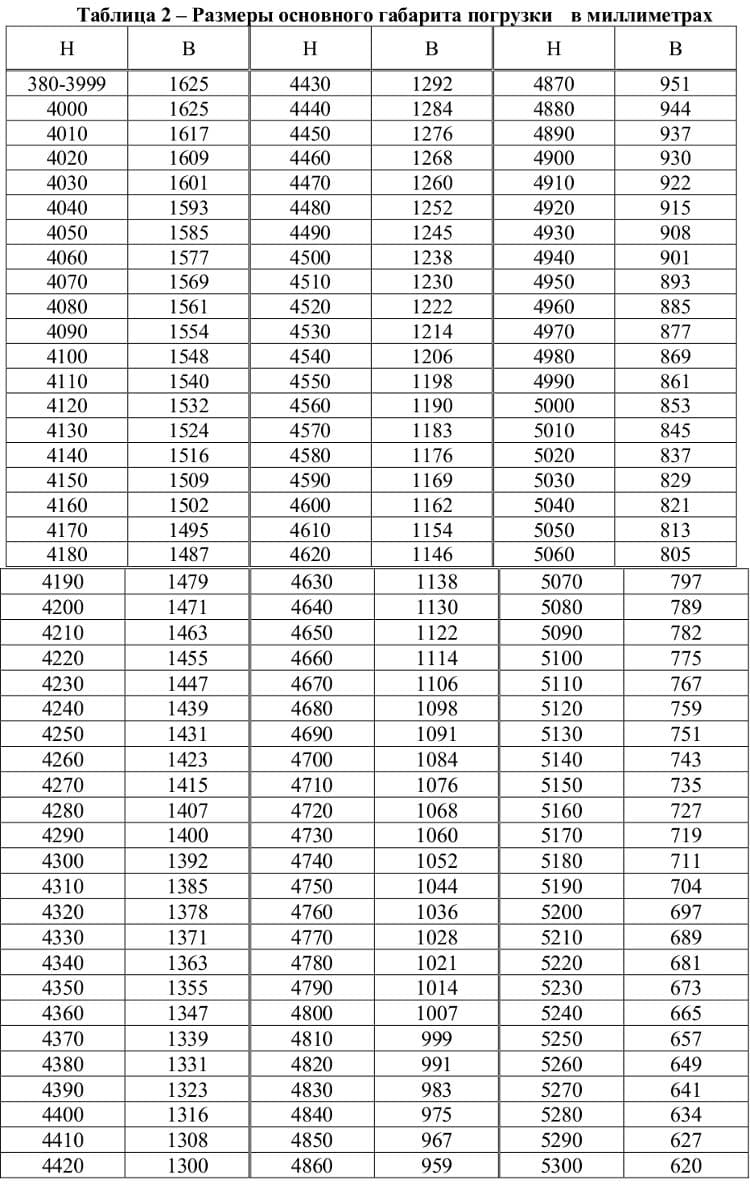

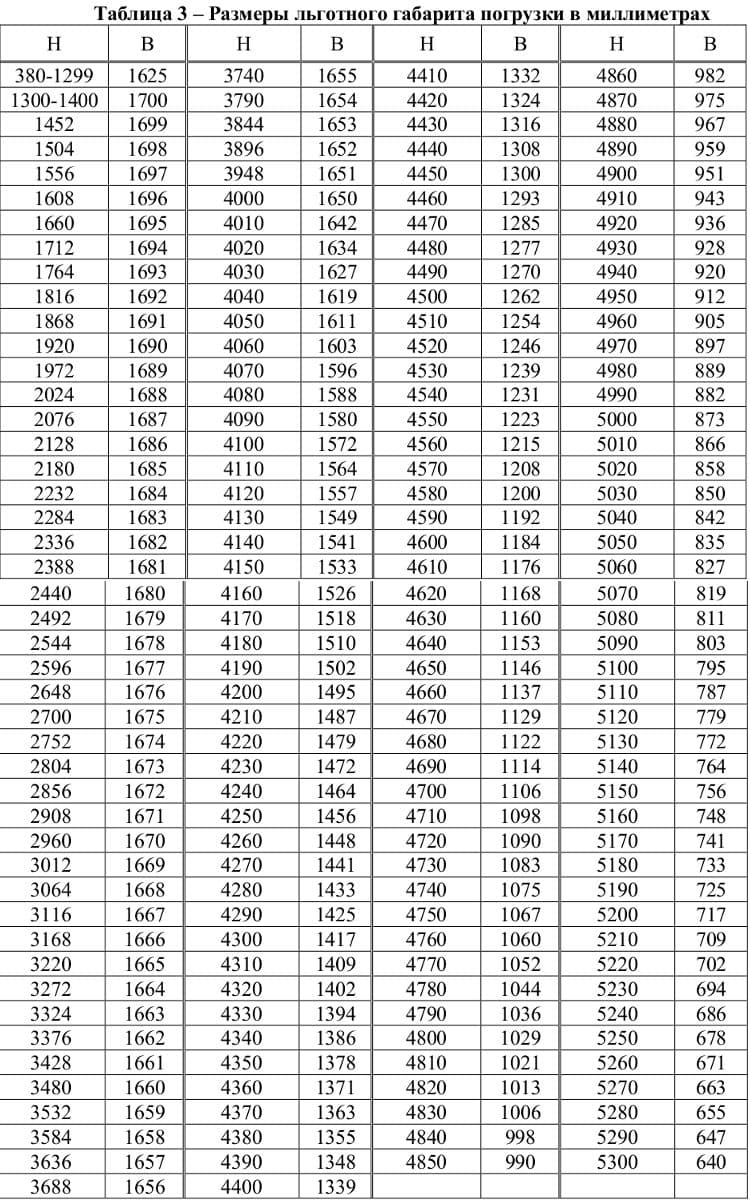

Очертания габаритов погрузки приведены на рисунках 1 — 4. Значения расстояния В от точек очертания габаритов до вертикальной плоскости, проходящей через ось железнодорожного пути, в зависимости от высоты Н точки от уровня головки рельса (УГР) приведены в таблицах 2 – 4. Технические характеристики полувагонов и платформ приведены в прило- жении No 1 к настоящей главе.

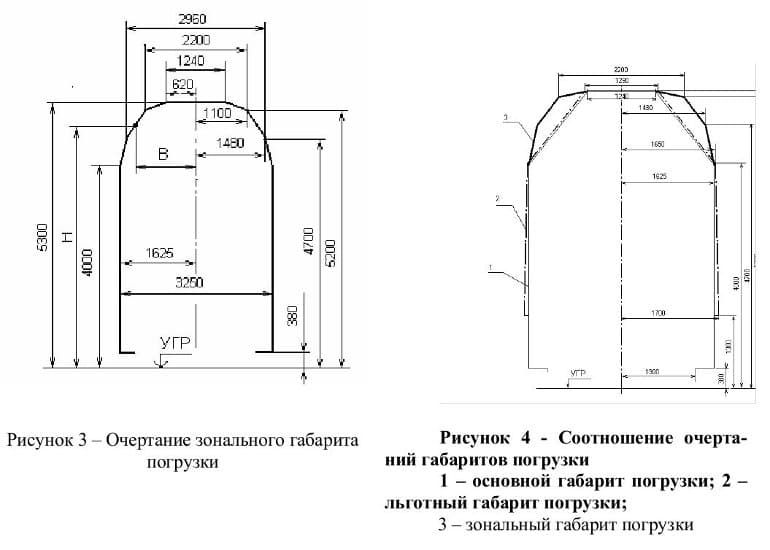

Габарит погрузки зональный
2.2 В перевозочных документах на груз, погруженный в пределах льготного или зонального габаритов погрузки. Должны быть сделаны отметки «Льготный габарит» или «Зональный габарит».
В оригинале транспортной железнодорожной накладной в графе «Место для особых отметок и штемпелей» – грузоотправителем.
В вагонном листе в графе «Место для отметок» – уполномоченным перевозчиком лицом. Когда перевозчик является одновременно владельцем инфраструктуры, уполномоченным работником железнодорожной станции отправления.

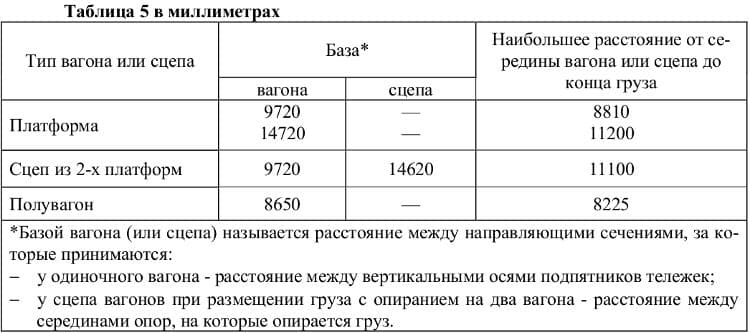

2.3 Груз, погруженный на одиночный универсальный вагон. Либо на сцеп из двух универсальных вагонов, является габаритным. Если он ни одной своей частью, включая упаковку и крепление, не выходит за пределы основного габарита погрузки. И расстояние от поперечной плоскости симметрии вагона (либо сцепа) до конца груза (с одной либо с обеих сторон), включая упаковку и крепление, не превышает значений, указанных в таблице 5. Проверка габаритности груза должна производиться при условии нахождения вагона на прямом горизонтальном участке пути. И совмещения продольной вертикальной плоскости симметрии вагона с осью железнодорожного пути. Для грузов, длина либо размещение которых не соответствует ограничениям таблицы 5, допускаемая ширина по условию вписывания в основной габарит погрузки при про- хождении кривых участков пути определяется по методике, приведенной в разделе 11 настоящей главы.
