5.1 Слитки массой до 2,8 т включительно размещают на платформе с деревометаллическим полом симметрично относительно продольной и поперечной плоскостей симметрии платформы в количестве 26 шт (рисунок 55). У торцовых бортов, укрепленных короткими деревянными стойками 2, и вплотную к слиткам с обеих сторон каждый группы укладывают упорные бруски 4 размерами 100х100х2750мм. Каждый брусок закрепляют к полу 10-ю гвоздями 11 длиной 150 мм и диаметром 6 мм. Между упорными брусками, расположенными над шкворнями тележек и у торцовых бортов, укладывают по три распорных бруска 5 размерами 100х100х140мм. Между распорными брусками, расположенными в середине вагона, также укладывают по три бруска 7 сечением 100х100мм и длиной по месту. Все крайние распорные бруски закрепляют к полу гвоздями 11 по пять штук на каждый брусок. Все средние бруски скрепляют с упорными брусками скобой 6 из прутка диаметром 10 мм. От поперечного смещения слитки закрепляют шестью распорными брусками 8 и четырьмя упорными брусками 9 размерами 70х80 мм и длиной по месту, которые между собой скрепляют скобами 6. От продольного смещения все слитки закрепляют четырьмя парами растяжек 3 из проволоки диаметром 6 мм в четыре нити. Кроме того, крайние слитки закрепляют обвязкой 10 из проволоки диаметром 6мм в две нити. Все продольные борта платформы укрепляют короткими деревянными стойками 1.
Рисунок 55
1 — стойка боковая; 2 — стойка торцовая; 3 — растяжка; 4, 9 — упорный брусок;
5,7,8 — распорный брусок; 6 — скоба; 10-обвязка; 11-гвоздь

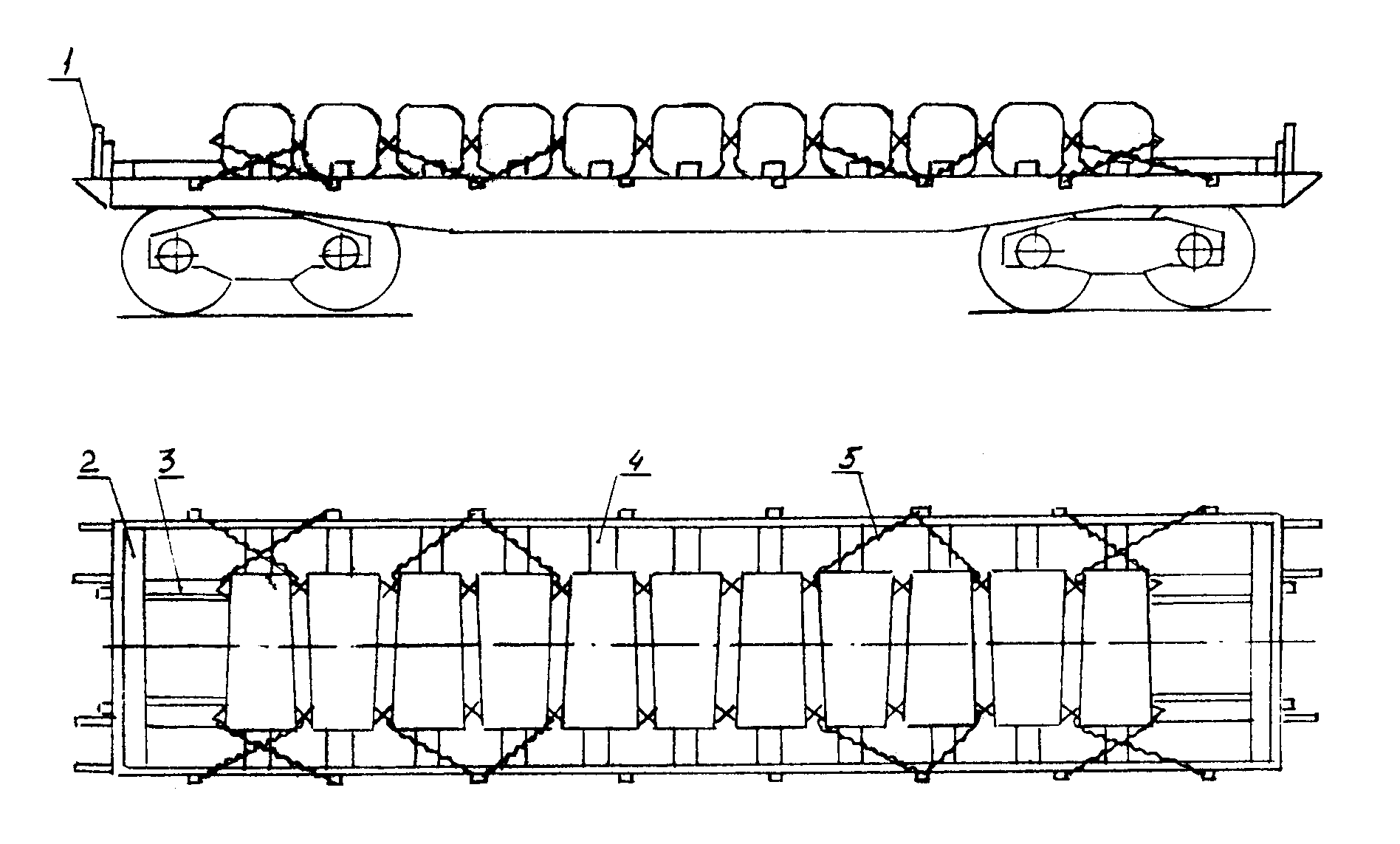

5.2 Слитки массой от 6 до 8 т включительно на платформе с деревометаллическим полом размещают в количестве 9 и 11 шт соответственно (рисунки 56 и 57) симметрично относительно продольной и поперечной плоскостей симметрии платформы равномерно по всей длине. У торцовых бортов, укрепленных короткими деревянными стойками 1, укладывают упорный брусок 2 размерами 100х100х2750 мм. Между упорным бруском и крайним слитком укладывают по два распорных бруска 3 сечением 100х150 мм и длиной, равной расстоянию между упорным бруском и крайним слитком. Каждый распорный брусок 3 закрепляют к полу пятью гвоздями длиной 150 мм и диаметром 6 мм. Упорные бруски 2 скрепляют с распорными брусками 3 строительными скобами из прутка диаметром 10 мм. От поперечного смещения каждый слиток закрепляют двумя распорными брусками 4 сечением 50х100 мм и длиной, равной расстоянию между продольным бортом и слитком. Каждый брусок 4 закрепляют к полу четырьмя гвоздями длиной 100 мм и диаметром 6 мм. Кроме того, от продольного смещения стальные слитки закрепляют восемью парами растяжек 5 из проволоки диаметром 6 мм в шесть нитей с пропуском их через цапфы слитков и стоечные скобы платформы.
Рисунок 56
1 — торцовая стойка; 2 — упорный брусок; 3, 4 — распорный брусок; 5 — растяжка
Рисунок 57
1 — торцовая стойка; 2 — упорный брусок; 3,4 — распорный брусок; 5 — растяжка

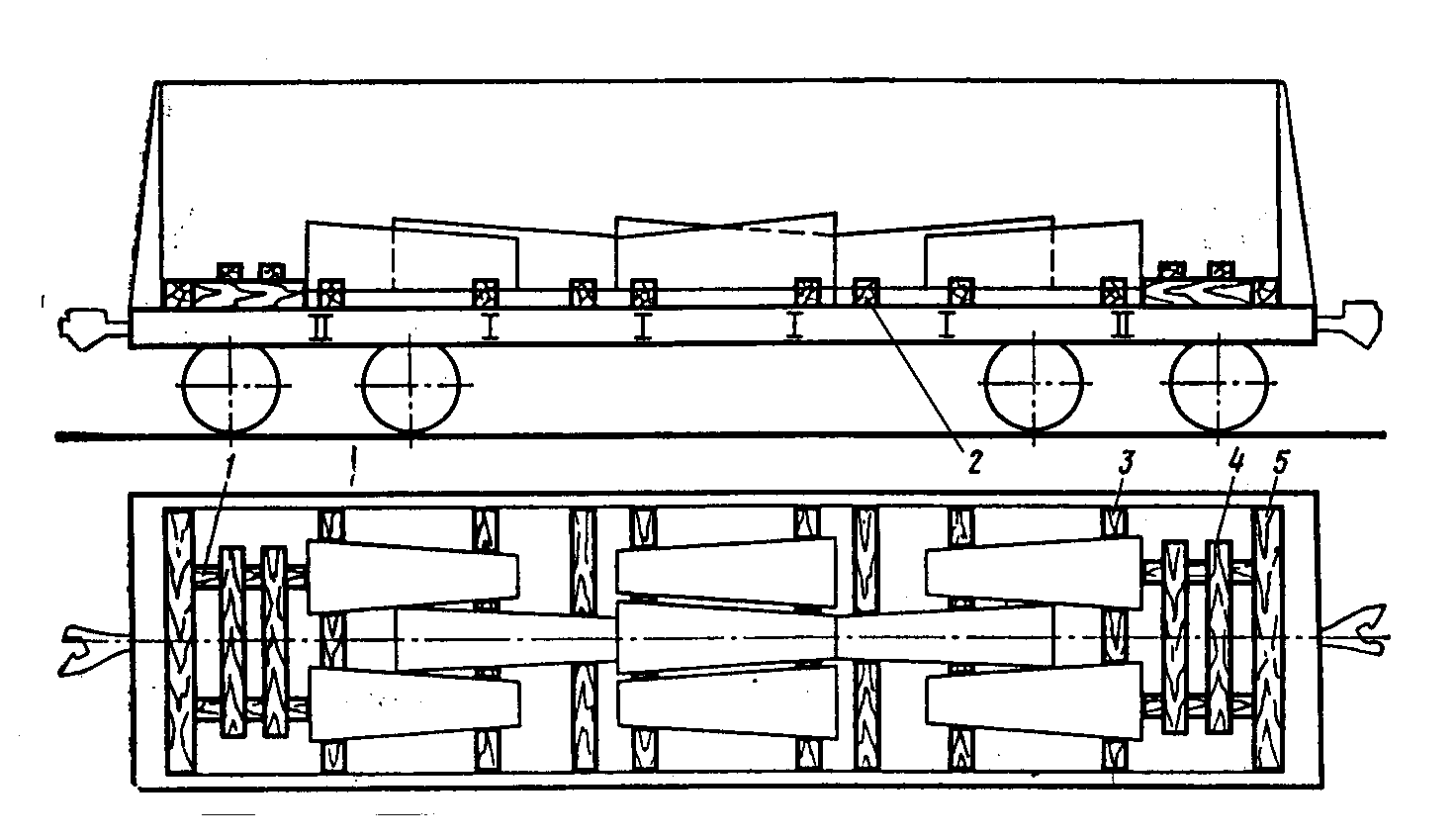

5.3. Слитки массой до 8 т включительно и длиной не менее 2000 мм размещают в полувагоне в количестве 9 (рисунок 58) и 10 (рисунок 59) штук. Каждый слиток размещают на двух поперечных подкладках 2 сечением не менее 40х150 мм и длиной, равной ширине полувагона. У торцовых дверей размещают упорные бруски 5 сечением не менее 80х100 мм и длиной, равной ширине полувагона.
Рисунок 58
1, 3 — распорный брусок; 2 – поперечная подкладка; 4 — соединительная планка;
5 — упорный брусок
Рисунок 59
1,3 – распорный брусок; 2 — подкладка; 4 — соединительная планка;
5 — упорный брусок
Слитки, размещенные над хребтовой балкой, размещают вплотную друг к другу (рисунок 58).
От поперечных смещений слитки закрепляют распорными брусками 3 сечением не менее 50х150 мм и длиной по месту, которые закрепляют к подкладкам тремя гвоздями длиной не менее 100 мм.

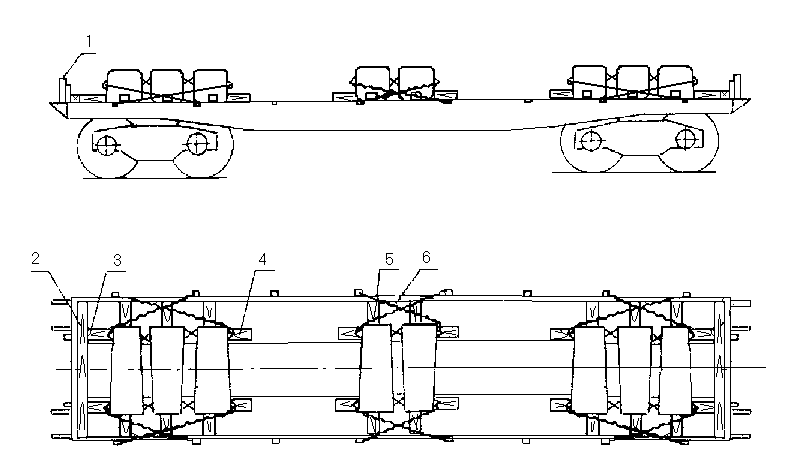

Слитки весом 8 т на платформе с деревометаллическим полом размещают симметрично относительно продольной плоскости симметрии вагона тремя группами: по три слитка над шкворнями тележек и два в середине платформы (рисунок 60). У торцовых бортов, укрепленных короткими деревянными стойками 1, укладывают упорный брусок 2 размерами 100х100х2750 мм. Между упорным бруском 2 и крайним слитком устанавливают по два распорных бруска 3 сечением 100х100мм и длиной, равной расстоянию между упорным бруском 2 и крайним слитком, и закрепляют к полу каждый пятью гвоздями длиной 150 мм и диаметром 6 мм. Упорные бруски 2 скрепляют с распорными брусками 3 строительными скобами из прутка диаметром 10 мм. От продольного смещения каждую группу слитков закрепляют двумя упорными брусками 4 размерами 100х100х350 мм, которые закрепляют к полу тремя гвоздями длиной 150 мм диаметром 6 мм. От поперечного смещения каждый слиток закрепляют распорными брусками 5 сечением 50х100 мм и длиной, равной расстоянию между бортом платформы и слитком, которые закрепляют к полу двумя гвоздями длиной 100 мм и диаметром 6 мм. Кроме того, от продольного смещения слитки закрепляют шестью парами растяжек 6 из проволоки диаметром 6мм в четыре нити с пропуском их через цапфы слитков и стоечные скобы платформы.
Рисунок 60
1 — торцовые стойки; 2, 4 — упорные бруски; 3,5 — распорные бруски; 6 — растяжки

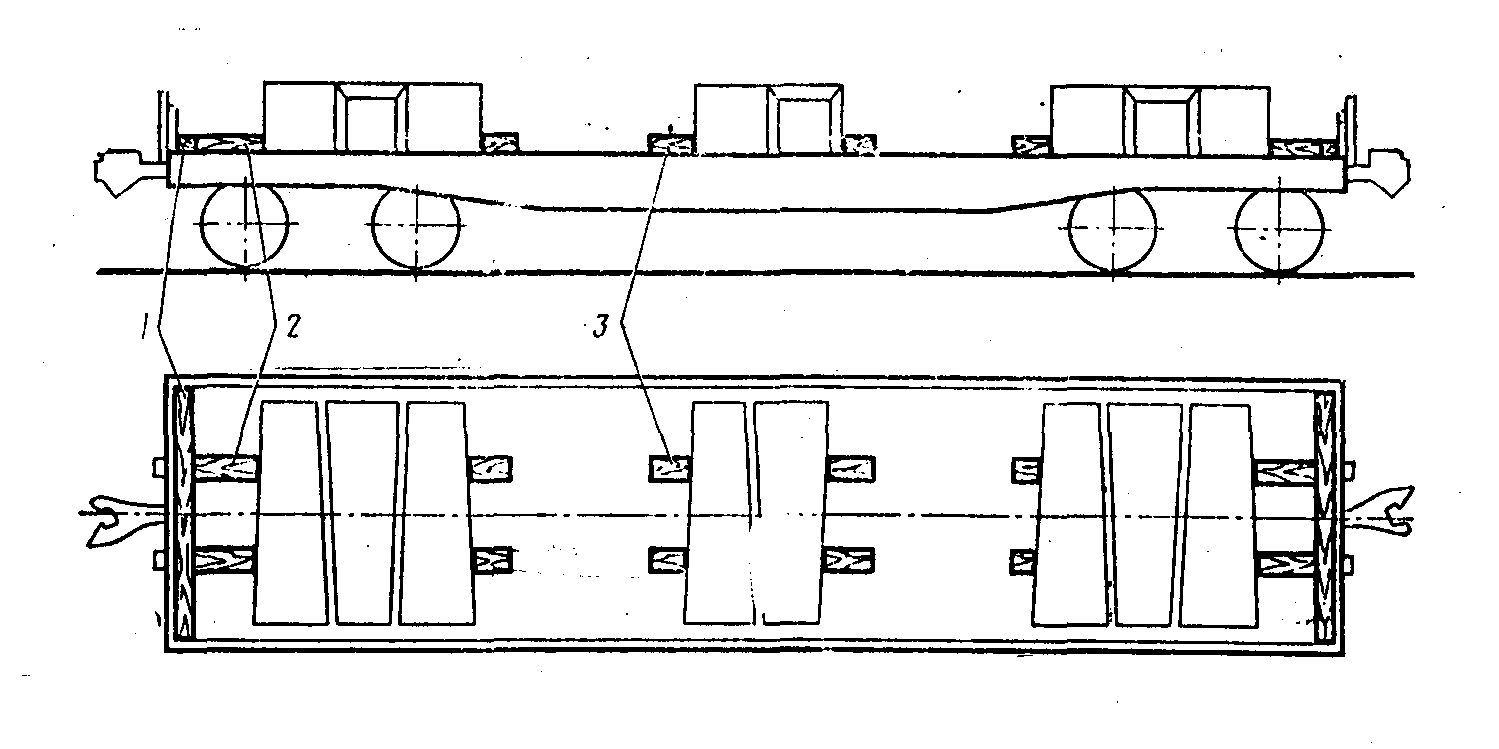

Размещение указанных слитков на платформе с деревянным полом осуществляют тремя группами по три слитка над шкворнями тележек и два-три — в середине платформы (рисунок 61). У торцовых бортов, укрепленных короткими деревянными стойками, укладывают упорный брусок 1 сечением 70х80 мм и длиной равной ширине платформы. Брусок закрепляют к полу пятью гвоздями длиной 120 мм. Между упорным бруском и крайним слитком укладывают по два распорных бруска 2 сечением 70х80 мм длиной по месту и закрепляют к полу пятью гвоздями длиной 120 мм. Кроме того, от продольного смещения каждую группу слитков закрепляют двумя упорными брусками 3 размерами 50х100х450 мм, прибиваемыми к полу пятью гвоздями длиной 100 мм.
Рисунок 61
1, 3 — упорный брусок; 2 — распорный брусок
