12.1 Вагонные колесные пары в количестве до 22 единиц с буксовыми узлами и без буксовых узлов размещают на платформе в один ярус (рисунок 119). Первую колесную пару размещают у торцового борта платформы со смещением к одному из боковых бортов и закрепляют со стороны торцовых бортов упорными брусками 2 сечением 100х100 мм и длиной 2000 мм. Между упорным бруском и торцовым бортом платформы напротив торцовых скоб устанавливают два распорных бруска 1 сечением 100х100 мм и длиной по месту, исходя из имеющегося зазора. Бруски 1 и 2 скрепляют между собой строительными скобами из прутка не менее 8 мм. В торцовые скобы платформы устанавливают короткие стойки 6. Последующие колесные пары размещают вплотную друг к другу с поочередным смещением к противоположным боковым бортам симметрично относительно продольной плоскости симметрии платформы. Каждое колесо с обеих сторон укрепляют клиньями 5 высотой 50 мм, шириной 100 мм и длиной 250 мм (под колеса крайних колесных пар клинья ставят с внутренней стороны). Упорный брусок 2 закрепляют восемью гвоздями, клин 5 — двумя гвоздями диаметром 6 мм, длиной не менее 150 мм. Крайние колесные пары закрепляют с двух сторон растяжками 3 из проволоки диаметром 6 мм в четыре нити за стоечные скобы и за технологические отверстия в колесах либо за средние части оси вблизи колес. Каждые три крайние колесные пары скрепляют между собой увязкой 4 из проволоки диаметром 6 мм в две нити.

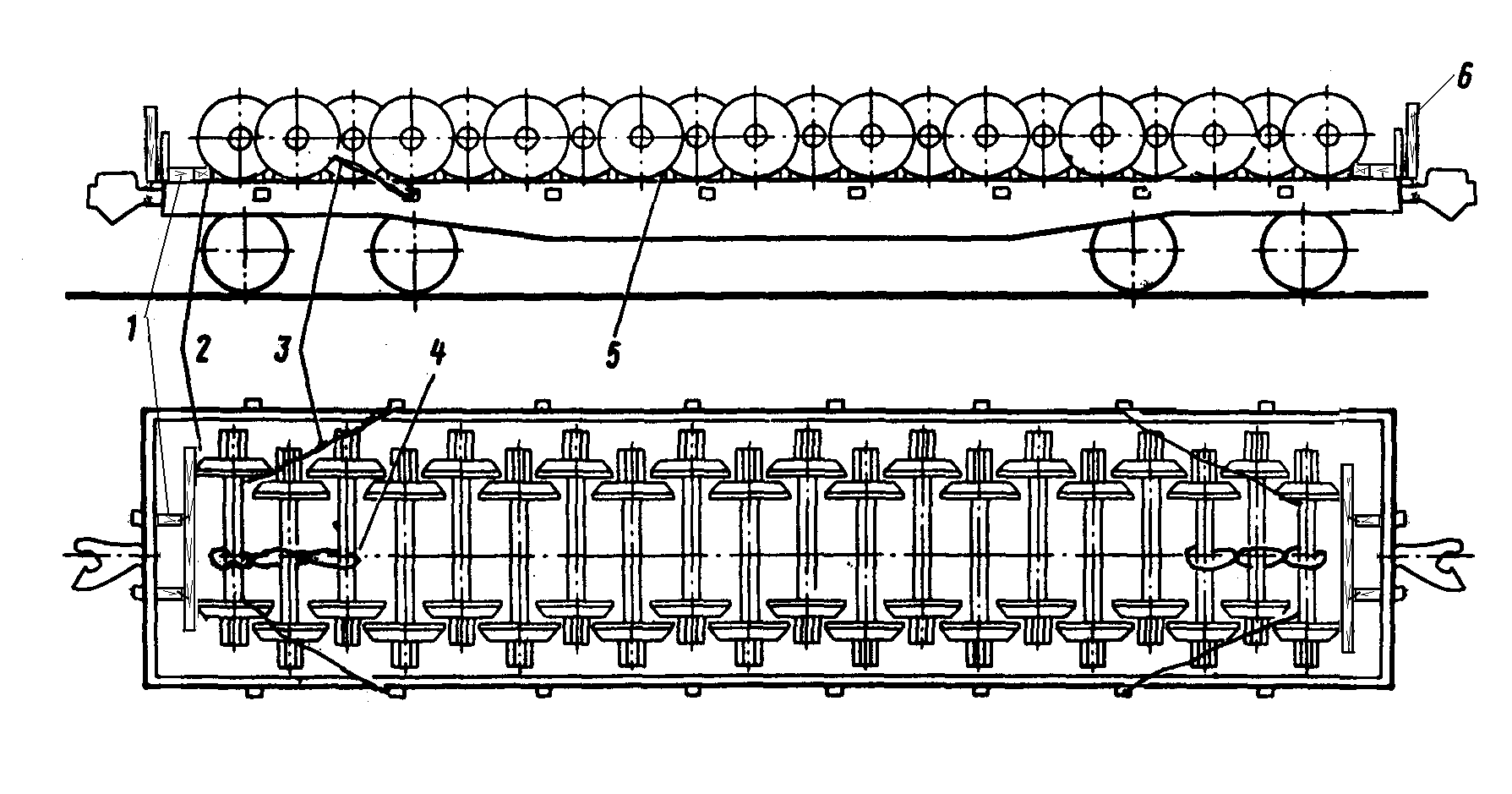

Рисунок 119
1 — распорный брусок; 2 — упорный брусок; 3 — растяжка;
4 — увязка; 5 — клин; 6 — стойка
12.2. Колесные пары думпкаров, чугуновозов и паровозов размещают на платформе в один ярус в количестве от 16 до 18 шт. включительно (рисунок 120). Размещение и крепление их аналогично вагонным колесным парам. При погрузке колесных пар весом 1,9 т и более каждый упорный брусок 2 закрепляют 10 гвоздями, клин 5 — пятью гвоздями диаметром 6 мм длиной 150 мм. Фигурные клинья 5 (рисунок 120) размещают вплотную друг к другу так, чтобы колесо опиралось на два клина и обеспечивалась сохранность пола платформы от повреждений гребнями колес.
Рисунок 120
1 — распорные бруски; 2 – упорные бруски; 3 — растяжки;
4 — увязка; 5 — клин; 6 — стойки.
