Металлические прокатные валки массой до 27 т включительно, диаметром до 1200 мм включительно, диаметром шеек валков до 800 мм включительно и длиной не менее их диаметра размещают вдоль платформы симметрично относительно ее продольной плоскости симметрии.
В зависимости от массы и размеров отдельных валков их размещают по ширине платформы по несколько штук в ряду (рисунок 116) или по одному (рисунок 117) в один или несколько рядов по длине платформы.
Рисунок 116
1 — прокатные валки массой 22,6 т; 2 — подкладки, изготовленные из четырех брусков;
3 — прокатные валки массой 6,4 т; 4 — подкладки, изготовленные из одного бруска;
5 — продольные распорные бруски; 6 — поперечные упорные клинья;
7 — скобы; 8 — торцовые стойки

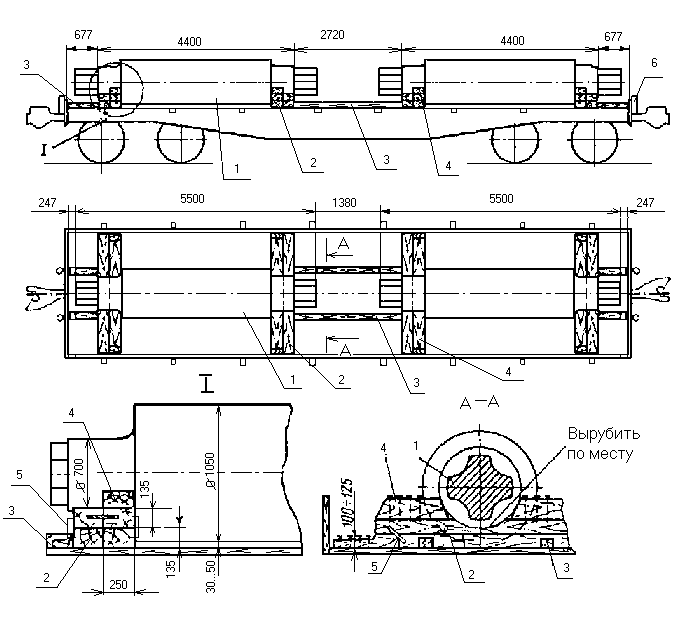

Рисунок 117
1 — прокатные валки массой 27 т; 2 — подкладки, изготовленные из четырех брусков;
3 — продольные распорные бруски; 4 — поперечные упорные клинья;
5 — скобы; 6 — торцовые стойки
